Nhận biếtCho mạch điện như hình vẽ, các ampe kế và dây nối có điện trở không đáng kể, R1 = 5Ω, R2 = 10 Ω, R3 = 8 Ω, R4 = 16 Ω, UAB = 26V.
a. Tính số chỉ của các ampe kế.
b. Đổi chỗ 2 điện trở R1 và R2 thì các ampe kế chỉ bao nhiêu? Xác định chiều dòng điện đi qua ampe kế A2.
Đáp án đúng:
Lời giải của Tự Học 365
Giải chi tiết:
a. Vì RA2 = 0 => UMN = 0 => chập M với N
Mạch gồm (R1 // R2) nt (R3 // R4)
\(\eqalign{
& {R_{AM}} = {{{R_1}{R_2}} \over {{R_1} + {R_2}}} = {{5.10} \over {5 + 10}} = {{10} \over 3}\Omega ;{R_{MB}} = {{{R_3}{R_4}} \over {{R_3} + {R_4}}} = {{8.16} \over {8 + 16}} = {{16} \over 3}\Omega \cr
& {R_{AB}} = {R_{AM}} + {R_{MB}} = {{26} \over 3}\Omega \cr
& {I_{A1}} = {{{U_{AB}}} \over {{R_{AB}}}} = {{26} \over {26/3}} = 3A;{I_1} = {{{R_2}} \over {{R_1} + {R_2}}}{I_{A1}} = {{10} \over {3 + 10}}3 = 2A \cr
& {I_3} = {{{R_4}} \over {{R_3} + {R_4}}}{I_{A1}} = {{16} \over {8 + 16}}.3 = 2A \cr} \)
Tại nút M: giả sử dòng điện qua A2 có chiều từ M đến N
=> I1 = I3 + IA2 => IA2 = 0A => không có dòng điện qua ampe kế A2

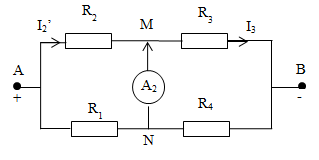

b. Đổi chỗ R1 và R2. Mạch gồm: (R1 // R2) nt (R3 // R4)
=> Cách mắc mạch điện không đổi
\({I_3} = {I_3} = 2A;{I_2}' = {{{R_1}} \over {{R_1} + {R_2}}}.{I_{A1}} = 1A\)
Gỉa sử dòng điện qua ampe kế A2 có chiều từ N đến M
=> I2’ + IA2’ = I3’ => IA2’ = 1A => giả sử đúng.
